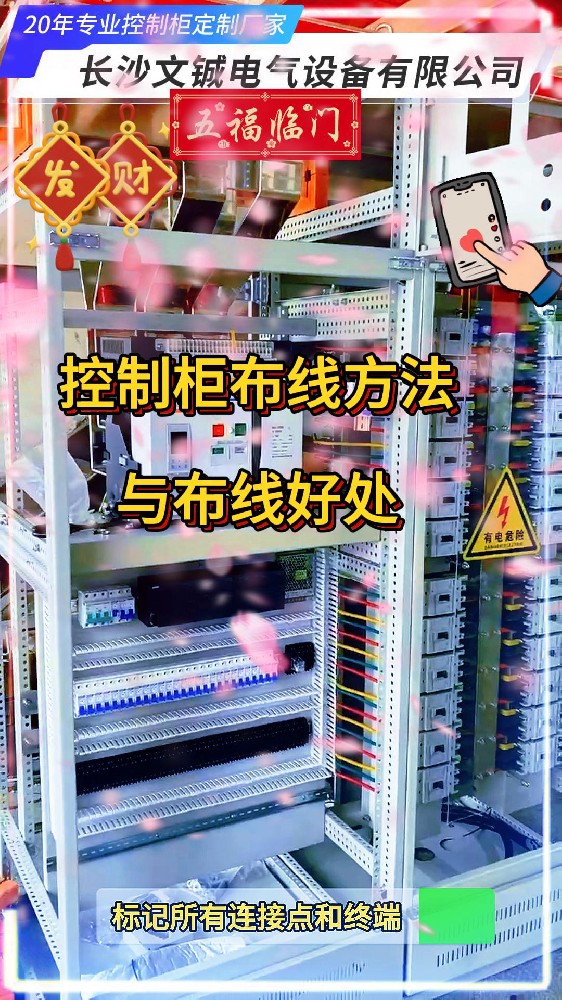

控制柜布线方法和布线好处

1.预先规划

技巧：在实际布线之前，仔细规划整个布线方案。确定每根电缆和导线的路径，

标记所有连接点和终端。

好处：减少混乱，确保每根线都有明确的位置，降低错误率

2.分层布线

技巧：将电缆和导线分层布置，电源线、信号线和控制线分别布置在不同的层次或区域。

好处：减少电磁干扰，提高信号传输的可靠性。

3.使用线槽和线夹

技巧：利用线槽、线夹和扎带整理电缆，确保所有电缆排列整齐，避免缠绕和打结。

好处：提高布线的整洁度，方便日后维护和检修。

4.标签标记

技巧：在每根电缆和导线的两端都贴上标签，标明其用途、连接位置和编号。

好处：便于识别各条线路，方便故障排查和维护。

5.保持适当的弯曲半径

技巧：在布线过程中，确保电缆和导线的弯曲半径不小于其最小弯曲半径。

好处：防止电缆损坏，确保信号传输稳定。

6.分离强电和弱电

技巧：强电（高电压、高电流）和弱电（低电压、低电流）电缆尽量分开布置，

保持一定的距离。

好处：减少电磁干扰，提高系统的可靠性。

7.良好的接地

技巧：确保所有电气设备和控制柜都良好接地，使用专用接地线和接地端子

好处：防止静电积累和电击，保障设备和人员的安全。

8.余量和冗余

技巧：布线时留出适当的余量，避免电缆和导线过紧，并考虑可能的扩展和升级需求。

好处：提高系统的灵活性和可扩展性，方便后续的维护和改造

9.定期检查和维护

技巧：定期检查控制柜内部的电缆和导线，确保无磨损、老化或松动的情况。

好处：及时发现和排除隐患，确保系统长期稳定运行。

10.使用高质量的材料

技巧：选择高质量的电缆、导线、接头和附件，确保其耐用性和可靠性。

好处：减少故障率，延长系统的使用寿命。
