变频控制柜与中央空调系统的连接需根据系统类型

（如冷冻水循环、冷却水循环或主机控制）采用不同技术方案，以下是关键实现方式及技术要点

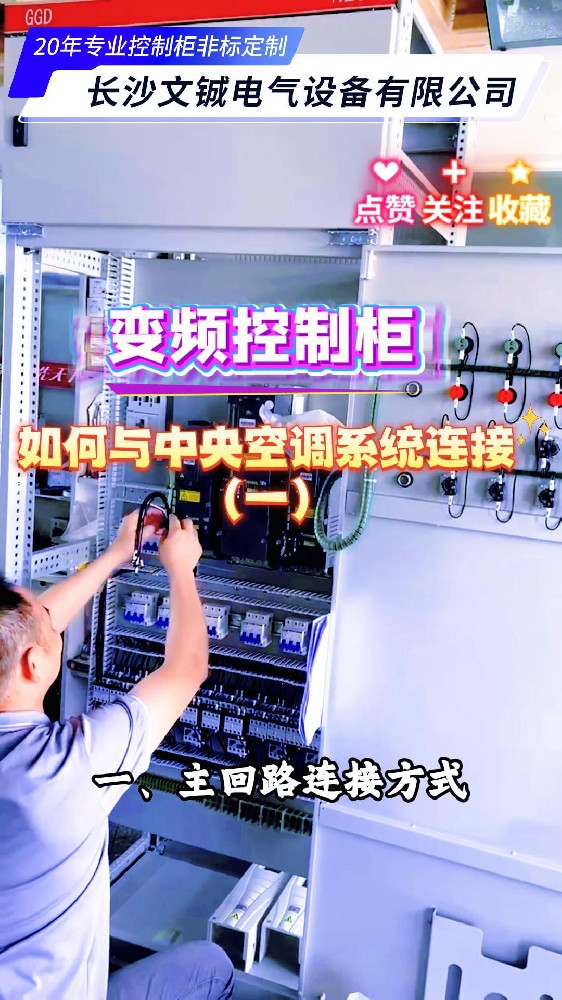

变频控制柜如何与中央空调系统连接？

一、主回路连接方式

冷冻/冷却水泵控制

变频器通过U/V/W端子输出变频信号至水泵电机，主断路器QS1为变频器供电，

接触器KM实现工频/变频切换

温度传感器将温差信号反馈至PLC，经PID运算后输出0-10V模拟量调节变频器频率

压缩机系统连接

螺杆压缩机需通过变频器调节转速，但需注意最小排气量限制（通常≥10%额定值）。

过载保护阈值设定为110%-120%额定负载，过流保护响应时间<0.1秒

二、控制信号对接方案

1.直接接口对接

支持485通信的中央空调可通过屏蔽双绞线（RVSP）直接连接变频控制柜，实现启停、

模式切换等功能

2.PLC协同控制

西门子MM430变频器与S7-200 PLC组合时，通过D/A转换模块输出调速信号，

速度检测电路提供闭环反馈。典型控制逻辑包括：

自动模式：PLC接收温度传感器信号，动态调整频率

手动模式：本地按钮启停，旋钮直接调速

三、施工规范与防护

1.布线要求

动力电缆与信号线间距>300mm，RS485通信线需终端匹配120Ω电阻

接地电阻<4Ω，PE线截面积≥相线50%

2.EMC防护

电缆长度>50m时需加装正弦波滤波器，电压上升率>1000V/μs时配置dv/dt滤波器

四、典型故障处理

过载：检查冷凝器清洁度、制冷剂充注量，清洁滤网恢复风道阻力

过流：检测IGBT模块温度分布，测量电机绝缘电阻（应>1MΩ）

通过上述方案，变频控制柜可实现中央空调系统30%以上的节能效果

商用场景建议每季度检查输出侧电缆紧固，并配置有源前端模块应对电网波动
