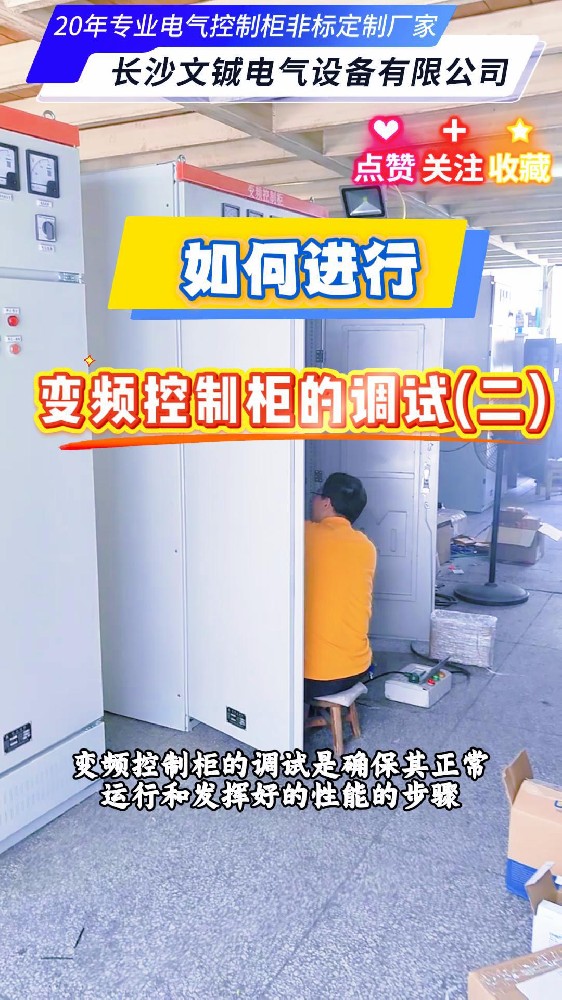

变频控制柜的调试是确保其正常运行和发挥好的性能的步骤

如何进行变频控制柜的调试：

一、准备工作

在进行调试之前，需要做好充分的准备工作：

资料准备：仔细阅读变频器的使用手册和接线图，了解变频器的技术参数和控制特性。

工具准备：准备好需要的调试工具，如万用表、示波器、电脑（用于更改参数）、螺丝刀等。

现场检查：检查变频控制柜的安装是否符合要求，电源连接是否正确，设备零部件是否完整无损。

二、初步检查

在正式调试之前，进行初步的检查，确保设备处于防护状态：

电源检查：确认电源电压、频率是否符合变频器的额定要求。

接线检查：检查变频器与电机之间、以及传感器与控制器之间的接线是否正确，确保没有短路或接错的情况。

信号检查：检查信号输入、输出端口，确保控制信号能正确传递。

三、参数设置

变频器的参数设置是关键步骤，包括：

基本参数设置：设置电机的基本参数，如额定电压、额定功率、额定电流、额定频率等。

运行模式选择：根据实际应用选择合适的运行模式，如恒速控制、恒转矩控制等。

调速范围设置：设置变频器的低频率和高频率，确保设备在工作范围内正常运行。

保护参数设置：根据设备使用情况配置过载保护、短路保护、过压保护等，确保设备运行的防护性。

四、调试试运行

完成参数设置后，可以进行调试试运行：

空载试运行：先启动时建议进行空载运行，观察变频器工作状态，检查指示灯和显示屏是否正常。

负载测试：在确认变频器无异常后，逐步加大负载，测试变频器在不同负载下的运行情况。

监测调整：在试运行过程中，实时监测电机的运行状态，如电流、电压、转速等参数，确保其在合理范围内。

五、故障排除

在调试过程中，可能会遇到一些故障，需要及时排查：

报警信息：根据变频器的报警信息查找故障原因，参考使用手册进行处理。

信号反馈：检查信号反馈是否正常，确保传感器工作正常且与变频器连接稳固。

温度监测：注意变频器和电机的温度，避免由于过热确认与记录

六、确认与记录

调试完成后，需要进行确认：

性能评估：对系统的运行性能进行评估，确保变频器在额定范围内稳定运行。

数据记录：记录调试过程中各项参数和运行数据，形成调试报告，便于后续的维护和故障分析。

用户培训：对操作人员进行培训，使其熟悉变频控制柜的操作规程和日常维护事项
