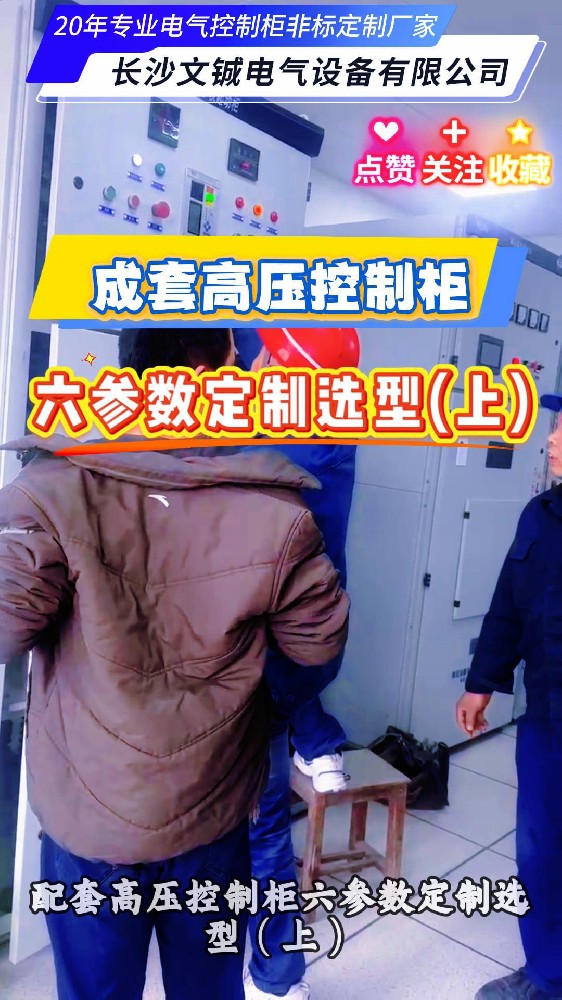

配套高压控制柜六参数定制选型

参数一：额定电压(kV)

这是高压控制柜基本的参数，通常为6kV、10kV、20kV或35kV。您只需告知项目现场的

标称电压等级，我们会据此确定柜体的绝缘水平(工频耐压、雷电冲击耐压)、断路器额定

电压以及所有支持绝缘件的规格。例如，10kV标准柜的工频耐压为42kV/1min，

雷电冲击耐压为75kV;若为35kV，则相应提高。提供准确的额定电压，是保证控制柜安全

运行的第一道防线。

参数二：额定电流(A)

额定电流决定了主母线、断路器、隔离开关、电流互感器等主回路的载流能力。

您需要根据变压器容量或总负载电流，选择一个较佳值——常见的有630A、1250A、2000A

、3150A、4000A等。如果负载较为分散，也可以提供变压器容量(kVA)和电压等级，

我们会帮您换算。注意：额定电流不是越大越好，过大的配置会增加投资;但也不能偏小，

否则长期过载会加速绝缘老化。我们会在您提供的数据基础上，预留10%~15%的余量，既经济又安全。

参数三：额定短路开断电流(kA)

这个参数与系统短路容量直接相关，决定了当发生短路故障时，断路器能否安全、

快速地将故障切除。常见的开断电流等级有20kA、25kA、31.5kA、40kA、50kA等。

您可以从供电部门或设计院获取“系统短路容量”数值，或者直接告知我们变压器容量

和阻抗电压百分数，我们会为您计算。选择过低的开断电流，在短路发生时可能发生

断路器爆炸的严重事故;选择过高则浪费投资。把这个参数交给我们核算，安心又可靠。

参数四：出线回路数量及保护方式

您需要告诉我们需要几路出线?每路出线是馈电给变压器、高压电机还是补偿电容?

是否需要计量、保护或自动投切功能?例如：2路进线(常用+备用)、8路出线

(其中6路给配电变压器，2路给高压电动机);所有回路要求带过流、速断、零序保护，

进线还需要具有方向性功率保护。我们根据这些要求，设计一次方案图，并为每个回路

选择合适型号的断路器、CT、PT、综合保护装置。如果暂时无法确定具体保护类型，

只需告知负载性质，我们会按标准配置。

参数五：控制电源及操作方式

高压控制柜的分合闸操作离不开控制电源。您需要提供控制回路的电压等级

(直流DC110V/220V或交流AC220V)，以及操作方式(就地柜门按钮、远程DCS接点、

还是两者兼具?是否需要电动操作加手动储能?)。另外，是否要求具备“防跳”功能?

是否要求断路器合闸闭锁?

是否要求带电显示及闭锁?把这些选择告诉我们，我们会完成完整的二次原理图设计，

所有端子排一一标出，现场接线只需按图施工即可

参数六：柜型与防护等级

最后，您需要指定使用的柜型及安装环境的防护等级。常用的高压柜型有KYN28

铠装移开式)、XGN(固定式)、HXGN(环网柜)等。对于10kV及以下，KYN28是目前主流的

选择，因为它具备活门隔离、检修安全、互换性好的优点。防护等级通常为IP4X

(柜体外壳)或IP2X(内隔板)，如果安装在多粉尘或潮湿环境中，可要求IP54并增加加热

除湿装置。另外，柜体颜色、进出线方式(上进出/下进出/侧进出)、是否拼柜并柜等也

请一并告知——即使您不清楚，只需描述现场环境(，我们就能推荐合适的方案。
