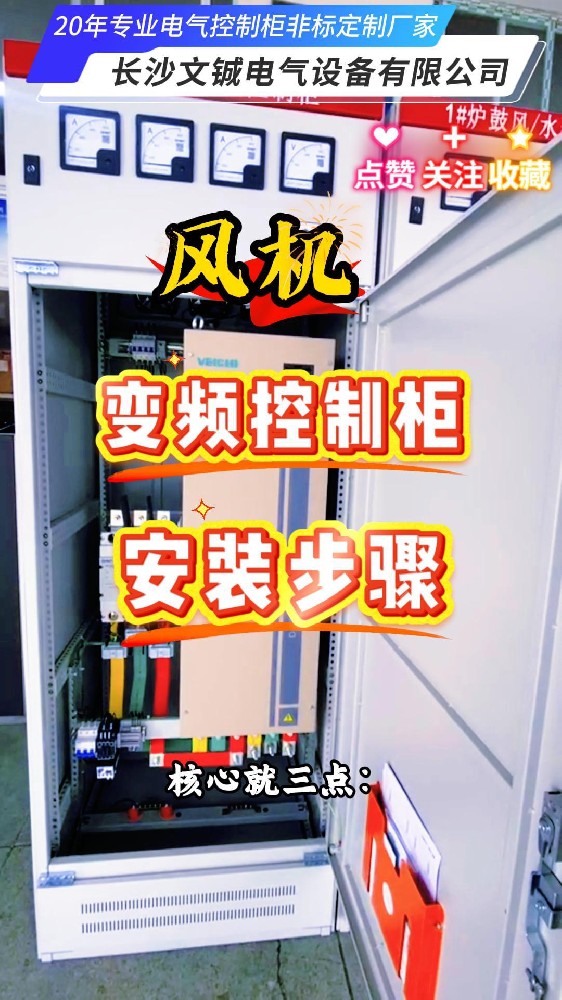

风机变频控制柜安装步骤

一、安装前准备

环境检查：选个干燥、通风好的地方，温度最好在-10℃到40℃之间，湿度别超过85%。

柜子周围留出至少800mm的空间方便维护。

设备验收：核对型号和图纸，检查柜体有没有变形，元器件、电缆是不是齐全，

技术文件也得备好。

工具准备：万用表、压线钳、电钻、兆欧表这些常用工具都得提前准备好

二、设备安装步骤

柜体安装：

采用M12以上膨胀螺栓固定，垂直度偏差≤1.5‰。

柜体接地铜排截面积≥16mm2，与基础槽钢多点可靠连接，接地电阻≤4Ω。

重型柜体（>200kg）需预埋槽钢基座。

电缆敷设：

分层敷设：动力电缆与控制电缆分层敷设，间距≥300mm。

主回路接线：采用铜鼻子压接，力矩值按线径规范执行，相序标识清晰。

屏蔽处理：电机电缆和控制电缆建议使用屏蔽/铠装电缆，机柜内为强制要求。屏蔽层单端接地。

内部检查：

确认断路器分合状态正常。

检查功率模块固定螺栓扭矩达标（通常8-10N·m）

二次线绑扎间距≤150mm，排列整齐美观。
