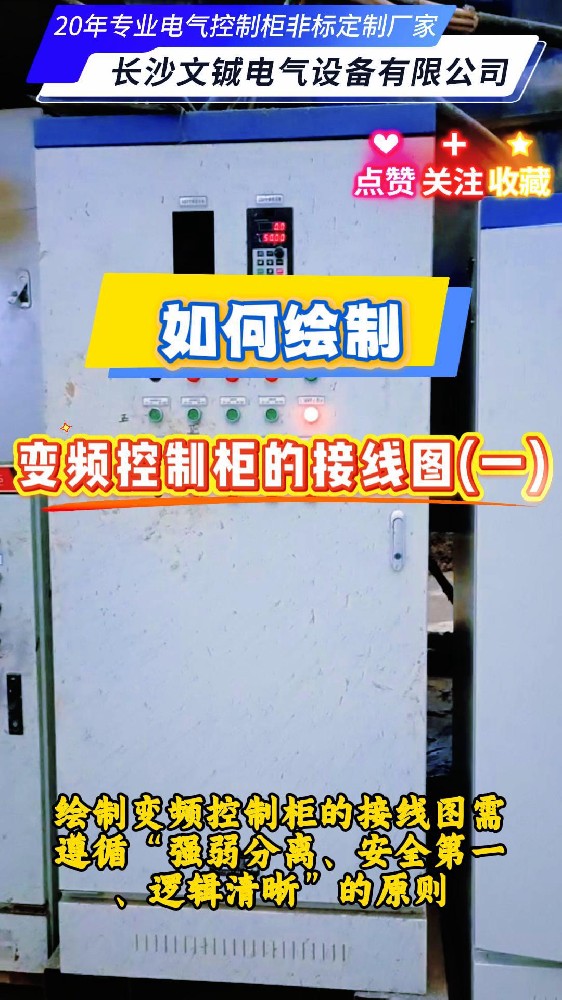

如何绘制变频控制柜的接线图？

绘制变频控制柜的接线图需遵循“强弱分离、安全第一、逻辑清晰”的原则，确保图纸既能

指导现场施工，又能满足国家标准（如GB/T 26865）和设备运行的可靠性要求。

以下是详细的绘制步骤与规范说明

一、明确接线图的两大组成部分

1. 主回路（强电部分）——能量传输路径

主回路负责将电能从电源经变频器传递至电机，是系统动力来源。

绘制要点：

电源输入端子：三相电源 L1、L2、L3 接入断路器（QF），再连接到变频器的R、S、T输入端子。

严禁将电源接至 U、V、W 输出端，否则会烧毁变频器。

电机输出端子：变频器输出端 U、V、W连接三相异步电动机，相序错误时可调换任意两相。

保护与辅助元件：

在直流母线 + 和 PR 之间可接入制动电阻，用于快速停车或重载下放场景。

可选配输入/输出电抗器，抑制谐波干扰，提升功率因数

接地设计：

变频器外壳、电机外壳、电柜柜体必须共用专用接地排（PE），接地线截面积不小于电源线，且避免形成接地回路。

建议使用不同线宽或颜色区分主回路（粗线）与控制回路（细线），增强图纸可读性

2. 控制回路（弱电部分）——信号控制与反馈

控制回路实现启停、调速、状态监测等功能，属于低电压、小电流系统。

绘制要点：

数字量输入（DI）：

启动/停止信号通过按钮或PLC接入 ?DI1/DI2?，公共端（COM/CM）接DC 24V负极。

急停按钮应以“常闭”方式串联在安全回路中，一旦触发立即切断控制电源。

模拟量输入（AI）：

使用屏蔽线接入 AI1/AI2?，接收 0–10V 或 4–20mA 信号（如压力变送器），用于频率设定。

屏蔽层单端接地，防止干扰导致频率波动。

输出信号：

继电器输出（DO）：如 A/B/C 为运行状态输出，A2/C2 为故障报警输出，可驱动指示灯或蜂鸣器。

模拟量输出（AO）：输出当前频率、电流等参数至HMI或DCS系统，便于监控。

电机保护：

电机绕组温度传感器（PTC或热电偶）接入 ?14/15? 端子，实现过热保护。

布线规范：控制线必须使用屏蔽双绞线，与主回路电缆间距 ≥100mm，避免平行走线，减少电磁干扰。

二、绘图标准与安全规范

符号标准化

使用国标电气符号（GB/T 4728），如断路器（QF）、接触器（KM）、继电器（KA）、

变频器（VFD）等，确保图纸通用性。

端子编号清晰

每个接线端子应标注唯一编号（如 X1:1、X2:3），并与端子排实物一致，方便后期查线与维护。

分页与图层管理

主回路与控制回路建议分页绘制，避免交叉混乱。

对于复杂系统，可按功能分区：电源区、PLC区、变频器区、传感器区等。

安全警示标注

在高压区域标注“危险！断电10分钟后操作”

明确标出电容放电时间，并提示使用万用表确认P/N端电压低于DC 36V后再作业。

参考典型图例

可参照《变频器的基本接线图》（图10-7）和《主回路配线图》（图10-8）进行标准化设计

三、实用建议（结合你的技术背景）

鉴于你从事工业设备维护并频繁处理变频柜升级项目，建议在绘图时特别注意以下细节：

断路器控制回路设计：

确保主回路断路器仅用于检修隔离，运行中不得用于启停变频器，应由控制面板或PLC通过RUN/STOP信号操作。

电流互感器接入方式：

若需监测输入电流，应在R/S/T前端安装CT，并接入多功能仪表或PLC模拟量模块，注意极性一致。

抗干扰措施强化：

在高频干扰环境中（如电焊机附近），建议在变频器输入端加装EMI滤波器，并对控制柜做金属屏蔽处理
