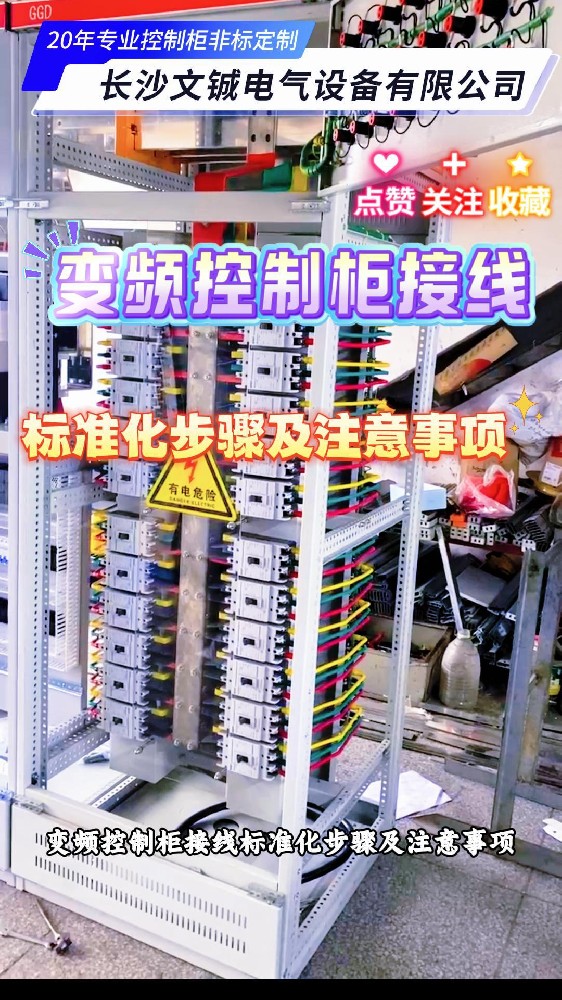

变频控制柜接线标准化步骤及注意事项

一、主回路接线步骤

电源输入端子(RST)连接

使用300mm2以上电缆接入三相380V电源，注意相序必须正确（错误会导致设备损坏）

电机输出端子(UVW)连接

采用屏蔽电缆连接电机，电机外壳必须可靠接地（接地电阻≤4Ω）

二、控制回路接线要点

基本控制信号

启动/停止端子：X1/X2接按钮开关，公共端接CM

故障反馈端子：A2/C2接报警指示灯

模拟量输入

远传压力表：黄线接A11，绿线接10V，红线接GND（三线制）

两线制变送器：接10V和11V端子

特殊功能扩展

无水保护：通过浮球开关的常开/常闭触点控制停机

多段速控制：通过M3/M4/M5端子组合实现

三、安全注意事项

必须安装无线电噪音滤波器（如FR-BIF），避免电磁干扰

制动电阻必须接在变频器正极和PB端子之间

长距离布线时需设置Pr.156参数补偿电压降

四、接线后检测

1.使用万用表测量端子间绝缘电阻（＞1MΩ）

2.首次通电前必须检查相序（错误需通过参数131.40修正）

3.带载测试时需逐步增加负载，观察电流波动情况
