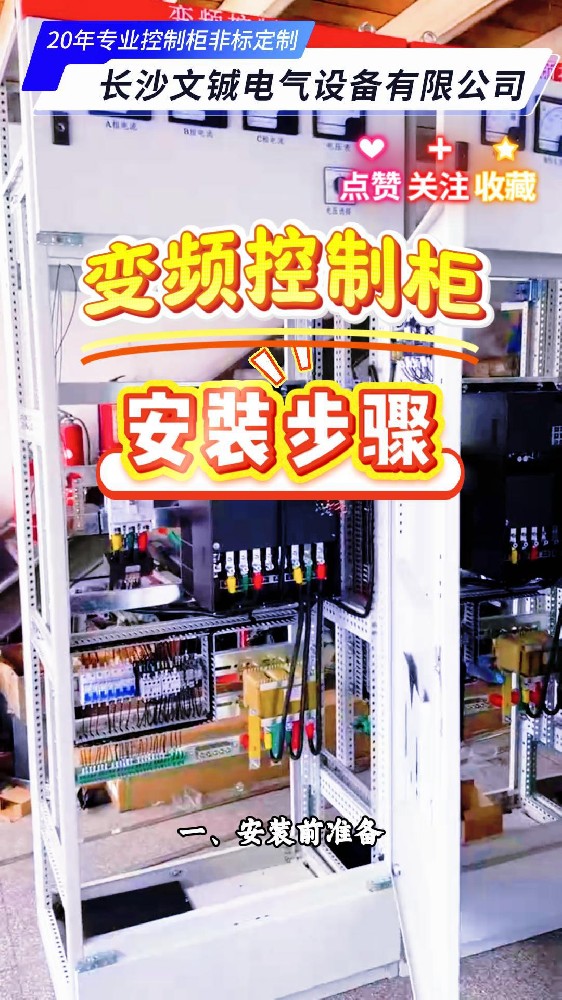

变频控制柜标准化安装流程及注意事项

一、安装准备‌

‌1.环境检查‌

确保安装环境温度≤55℃，远离暖气片、变压器等高热源‌

与高压设备/动力设备保持≥200mm间距，建议独立安装于控制盘内‌

柜体距地面高度建议1000-1600mm，便于操作维护‌

2.电气隔离‌

优先采用1:1隔离变压器供电，接地线需≥1.5mm²独立导线并压接端子‌

电源线与信号线必须分开布线，避免干扰‌

二、接线规范‌

‌主回路接线‌

进线电源接L1/L2/L3，出线接电机三相（U/V/W），零线接柜体接地端子‌

水泵类负载需额外接浮球开关控制启停（高位启动，低位停止）‌

‌控制回路接线‌

旁路式软启动需配置接触器回路，启动完成后由接触器接管运行‌

正反转控制需通过端子202/204/205实现互锁‌

三、调试步骤‌

‌上电前检查‌

使用万用表测量三相电压平衡（380V±10%）‌

短接测试端子验证急停按钮、限位开关功能‌

‌参数设置‌

选择语言界面（如简体中文），进入菜单设置启动时间/电流阈值‌

水泵类负载需关闭频繁启动保护（每小时启停≤20次）‌

‌功能测试‌

‌点动测试‌：低速验证电机转向，通过就地/远程模式切换‌

‌全压启动‌：观察电流曲线，正常启动后旁路接触器应自动吸合‌

四、注意事项‌

‌防干扰措施‌：信号线采用双绞线，动力线与控制线分槽敷设‌

‌维护禁忌‌：禁止频繁启停大功率电机（如185kW以上负载）‌

‌安全警示‌：调试时需两人配合，一人操作一人监控PLC信号‌
