变频控制柜是工厂水泵、风机、生产线设备的核心电控设备，长期运行在高温、粉尘、

电网波动、负载频繁变化的工况下，极易出现跳闸、报警、无法启动、运行不稳等故障。

多数现场维修人员遇到故障只会看代码、盲目复位重启，导致问题反复、甚至烧坏变频器

模块,现整理最高发、最实用的变频控制柜故障、原因分析、快速排查步骤，全程贴合现场实操

，可直接当作维修手册使用。

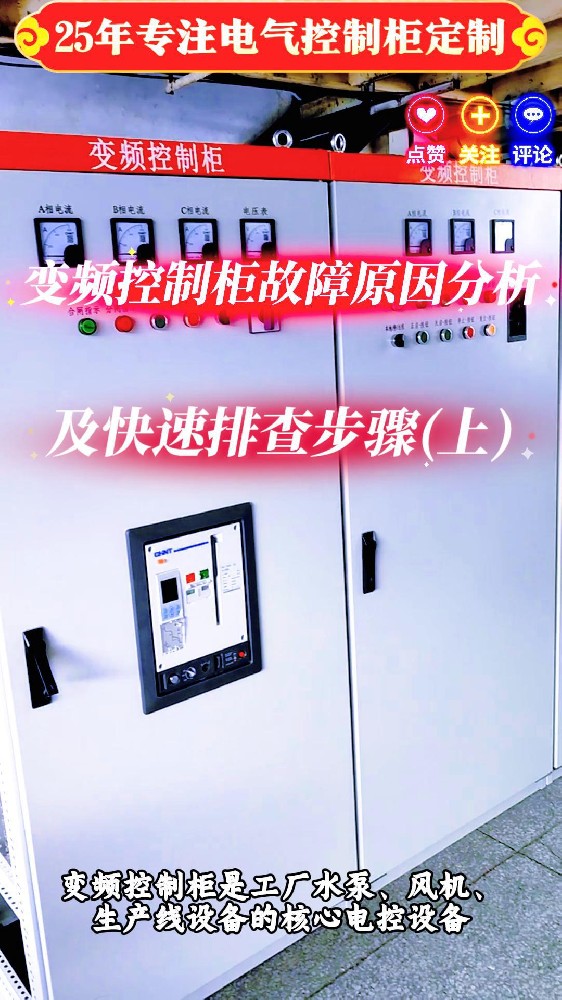

变频控制柜故障原因分析及快速排查步骤(上)

一、上电无显示、完全不开机

故障现象：合上总电源，柜体指示灯不亮、变频器黑屏，设备无任何反应。

排查步骤（由外到内）：

1. 检查进线电源：测量三相进线电压，

确认是否缺相、断电、零线异常；车间临时停电、空开跳闸是最常见原因。

2. 检查配电元件：查看总断路器、控制回路小空开、保险管是否跳闸、熔断。

控制电源保险烧坏，会导致变频器无显示、按钮失灵。

3. 检查二次控制线路：

柜门启停端子、急停开关松动、断线，会造成控制回路不通。

4. 变频器本体故障：

外部电源正常依旧无显示，大概率是变频器内部开关电源损坏、母线电容击穿、驱动板

故障，需要拆机维修。

维修提醒：上电无显示优先查外围，不要直接判定变频器损坏，

90%此类故障都是外围线路与保护器件问题

二、运行报过流故障（OC），频繁跳闸

故障现象：启动瞬间或运行中报OC过流、瞬时停机，

是现场最高发故障之一。

外部负载类原因（占80%）：

1. 电机机械卡死、轴承抱死、水泵叶轮堵塞、风机卡顿，导致启动负载过大；

2. 电机绝缘老化、线圈漏电、相间短路、接地短路；

3. 加速时间设置过短，设备快速提速造成瞬时电流冲击；

4. 转矩提升参数设置过高，低频运行电流过大。

变频器内部原因：

IGBT功率模块老化击穿、电流检测回路异常、驱动板故障，会导致空载也报过流。

快速判定方法：

断开电机负载，变频器空载启动。空载依旧过流 = 变频器故障；

空载正常、带载过流 = 电机、机械、参数问题。

三、减速过压故障（OU）

故障现象：设备停机、减速过程中报过压跳闸，运行升压正常。

核心原因：风机、水泵、皮带机等惯性负载停机时反向发电，回馈至变频器直流母线，

电压飙升触发保护。

解决办法：

1. 适当延长减速时间，缓解电压回馈；

2. 大惯性负载频繁过压，加装制动单元+制动电阻；

3. 排查电网电压偏高、瞬时电压波动问题。

四、过热报警（OH），高温跳闸

故障现象：

运行一段时间报过热，夏季高温工况最为常见。绝大多数不是变频器坏了，是散热失效。

常见诱因：

1. 变频柜长期不清理，散热风扇、滤网、散热片积满灰尘，风道堵塞；

2. 柜体安装空间狭小、靠墙太近，通风散热不良；

3. 车间环境温度高、水汽大、粉尘多；

4. 变频器内置散热风扇老化、转速不足、卡死不转。

处理方案：定期吹扫灰尘、更换老化风扇、保证柜体通风，恶劣环境加装机柜空调、热交换器。

五、缺相、欠压、输入输出异常报警

故障原因：

1. 厂区电网波动、三相电压不平衡；

2. 主回路接触器触点烧蚀、接触不良，运行中断续断电；

3. 进线端子长期发热、松动、虚接；

4. 大功率设备同时启动，电网压降过大。

排查重点：紧固主回路端子、检查接触器触点、测量三相电压平衡度。

六、间歇性跳闸、偶发故障（最难排查）

设备时好时坏、无规律报警，多为隐性故障：

1. 端子螺丝松动，大电流运行发热、打火，导致瞬时断电保护；

2. 电网谐波干扰，

无滤波器工况下干扰控制信号；

3. 屏蔽线接地不良，传感器信号干扰；

4. 元器件老化，电容容量下降、触点氧化。

解决思路：全面紧固接线、清理接地、检查老化器件、加装滤波抗干扰装置。

七、恒压供水/恒压风系统压力震荡、不稳

现象：压力忽高忽低、

频率来回跳动、系统频繁加减载。

原因与处理：

1. PID参数不匹配：积分、

微分参数过激，适当放大积分时间、降低比例系数；

2. 压力传感器信号漂移、

损坏、接线接触不良；

3. 管路水压波动、稳压装置失效；

4. 多泵轮换逻辑冲突，程序切换异常。
