工商业大功率主板故障大全（储能 PCS｜大功率光伏逆变器｜大功率伺服 / 变频｜高压单元板）
区分两类板子：驱动功率板（故障率高）、
DSP 主控 / 通讯板（程序、加密类故障），全部是 50kW 以上工商业机型的真实高频故障

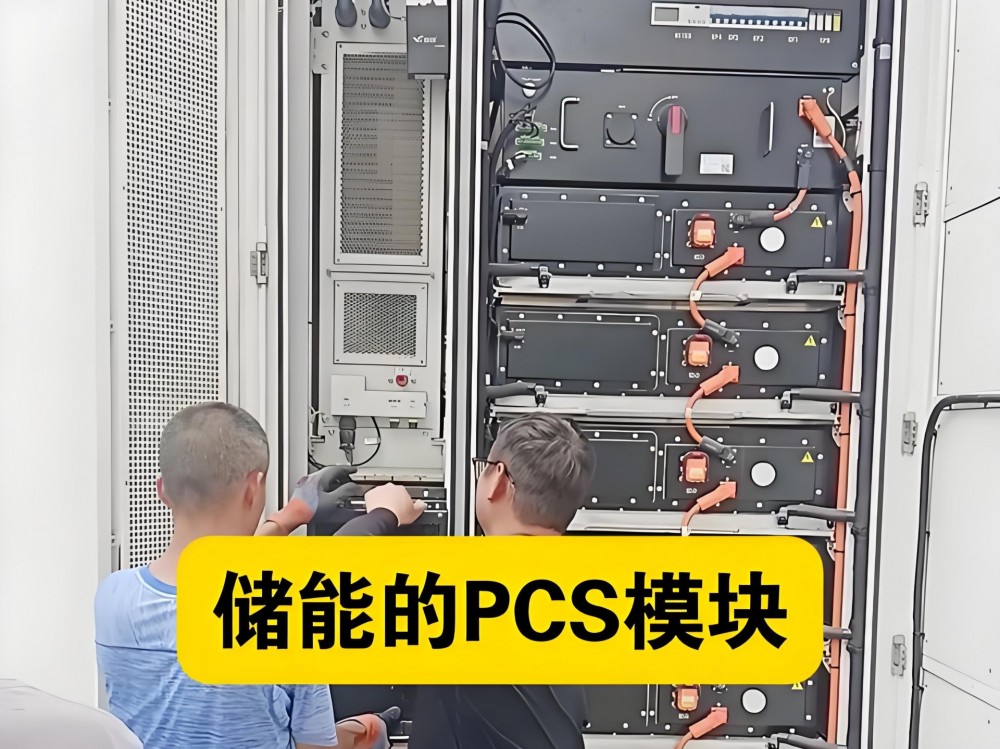

一、储能 PCS 大功率驱动板（工商业 100kW～1.5MW）
硬件损坏（80% 故障）
IGBT 模块击穿短路现象：上电跳闸、母线短路、一送电直接炸机；连带烧毁驱动光耦、驱动供电芯片、限流电阻。 报警：过流、硬件故障、驱动故障
驱动光耦 / 驱动芯片烧毁单独驱动回路损坏，IGBT 外观完好；上电报驱动异常，无法并网。
母线采样电阻、分压电阻烧断报母线过压 / 欠压，实际母线电压正常；采样回路开路保护锁机。
隔离辅助电源芯片损坏（驱动板小电源）驱动无供电，逆变桥不工作，设备报驱动供电故障。
电解电容鼓包漏液、容量衰减长期高温老化；设备轻载正常、大功率输出时报过流、并网失败，带不动负载。
霍尔电流传感器损坏采样电流异常，频繁过流保护，启停抖动。
PCS 主控 DSP 板故障
CAN 通讯芯片损坏：BMS 通讯中断，报 BMS 失联，无法充放电
EEPROM/Flash 固件丢失：上电黑屏、参数丢失、开机自检失败
加密程序锁死：硬件修好，但设备不报故障就是不并网（增值业务：刷固件）
继电器驱动芯片损坏：预充回路不工作，母线无法建立电压
BMS 高压从控板配套故障
高压采集芯片损坏：单体电压采样异常、压差报警
隔离电源损坏：从控板不启动；通讯中断
保险丝熔断，高压回路保护
二、工商业大功率光伏逆变器（≥50kW，集中式 / 大功率组串）
MPPT 升压板、逆变功率板典型故障
IGBT / SiC 模块击穿，防雷压敏电阻炸坏，上电空开跳闸
驱动光耦、自举二极管烧毁，单桥臂失效；并网时报孤岛保护、逆变故障
母线大电容老化：满载降功率、频繁过温保护，阴天正常晴天报错
电压采样分压电阻烧黑，报直流过压、MPPT 故障
霍尔传感器漂移：输出功率上不去，功率受限
风扇供电电路损坏，整机过温停机
逆变器 DSP 主控板故障
485/CAN 通讯芯片损坏：后台无数据，监控失联
Flash 程序丢失：开机停在自检界面，无法启动逆变
电源管理芯片损坏，主控不上电黑屏
并网检测回路损坏：报电网异常，实际电网正常
三、进口大功率伺服驱动板（力士乐 HCS03/04、鲍米勒、科尔摩根，锂电涂布 / 挤出设备）
IGBT 功率管击穿，电流采样电阻烧毁，报警过流、短路
驱动光耦、脉冲驱动芯片损坏，单相输出缺失，电机抖动
母线充电 / 预充电路损坏：上电无母线电压，无法使能
运放采样电路损坏：空载正常，一加负载立刻报过载
板载开关电源炸裂，驱动板无供电
编码器信号处理芯片损坏：电机报警位置错误、跟随误差过大
主控板故障：程序丢失、通讯芯片损坏（Profinet/EtherCAT 报错）

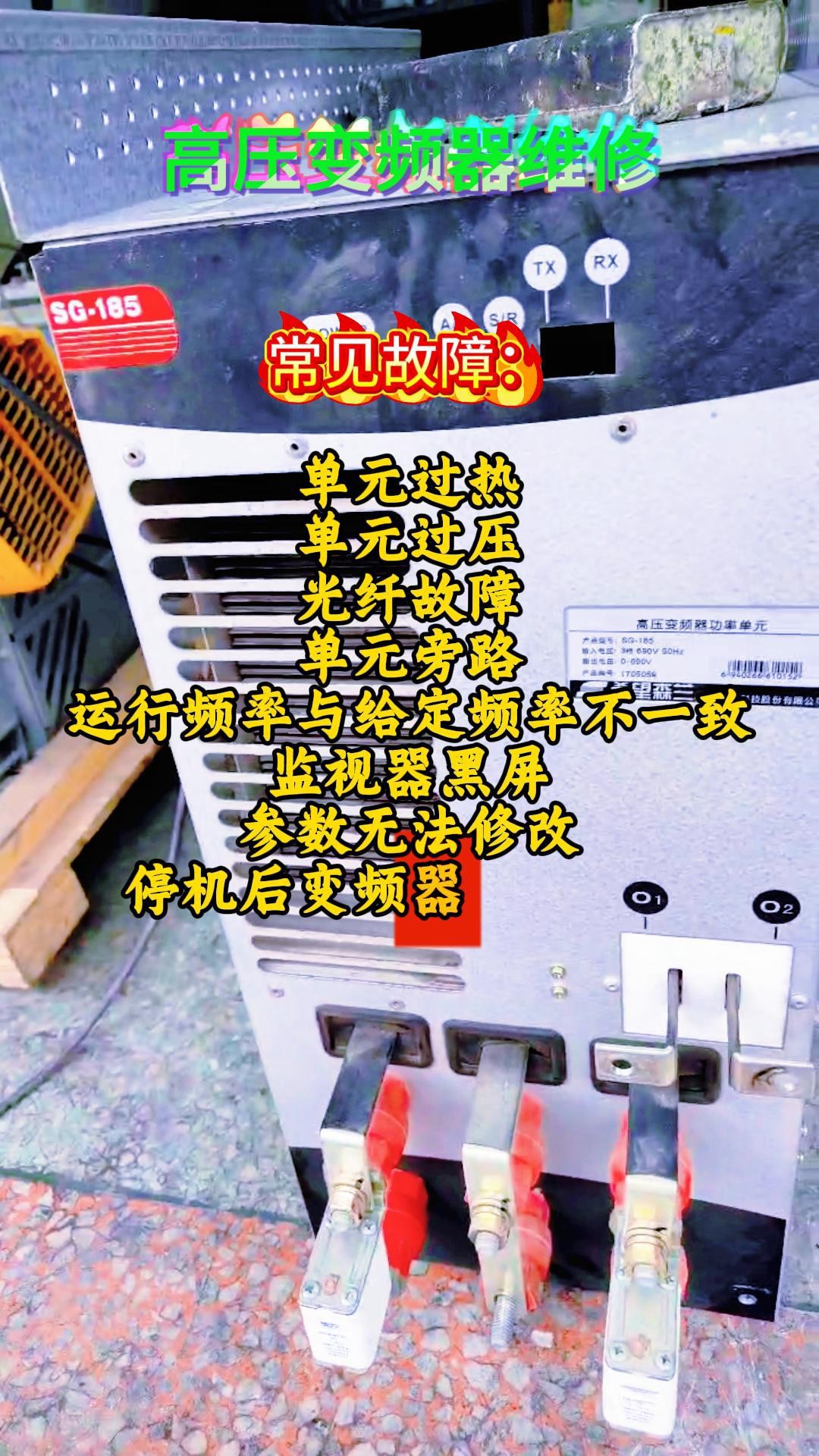

四、大功率工业变频器 / 高压变频单元板（西门子 6SE70、S120、利德华福、合康高压单元）
功率单元 IGBT 击穿，驱动回路连带烧毁
电流 / 电压采样板损坏，随机过流报警，低速抖动
驱动板开关电源损坏，驱动无供电
缓冲电阻、预充电阻烧断，母线建立失败
光纤通讯故障（高压单元板）：单元通讯中断，整机故障停机
老款 CUVC/CU32 主控：存储芯片老化，参数丢失、随机死机
五、大功率板子通用故障规律
现象 1：上电直接跳闸、炸板
大概率：IGBT 击穿、母线短路、压敏电阻击穿
现象 2：能上电自检，一加载 / 并网就保护报错
大概率：采样电阻、霍尔传感器、电容衰减、驱动芯片虚焊
现象 3：空载一切正常，大功率运行降功率、过温保护
大概率：电解电容老化、散热回路、传感器漂移
属于老化类故障，复修率低
现象 4：上电黑屏、不开机
主控板辅助电源损坏；固件丢失
现象 5：不报硬件损坏，通讯异常、不并网、不能使能
CAN / EtherCAT / Profinet 通讯芯片、固件加密锁死
六、工商业大功率高频报警代码归类（快速匹配故障）
驱动故障 / Driver Fault → 驱动光耦、驱动芯片
过流 OC / Hardware Overcurrent → IGBT 击穿、采样电阻烧毁
母线过压 / 欠压 DC‑Bus → 分压采样电阻、电容老化
通讯故障（CAN / EtherCAT） → 通讯芯片、隔离电源
BMS 失联 / 电网异常 → 主控板信号回路
过温 OT → 板上供电芯片发热、电容衰减
