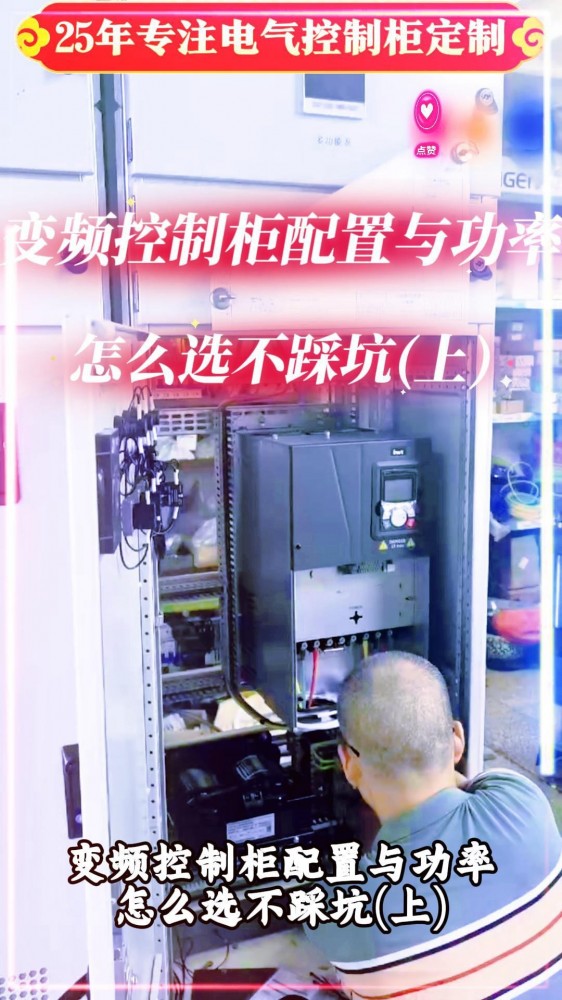

变频控制柜配置与功率怎么选不踩坑

很多工厂采购变频控制柜，最容易踩两大坑：功率匹配错误、

配置缩水。轻则频繁报警跳闸，重则直接烧坏变频器、耽误整条产线，采购只看低价最后反而增加维修

成本。下面从负载类型、功率选型、柜体配置、使用环境四个维度讲清楚选型逻辑。

一、先分清负载类型，决定变频器等级

负载直接决定用普通风机水泵型，还是重载矢量型，

这是选型第一步：

轻载类（平方转矩负载）

适用：离心泵、供水泵、离心风机、除尘风机

特点：

启动转矩小，启动冲击不大

选型规则：变频器功率≥电机额定功率，标准通用机型即可。

重载类（恒转矩负载）

适用：皮带输送机、搅拌机、破碎机、提升机、螺杆空压机、

挤压设备

特点：启动阻力大，冲击电流高

选型规则：变频器功率放大一档，选用重载矢量变频器。

比如电机 37kW，变频选 45kW 重载款，避免启动过流报警。

特殊冲击负载

球磨机、起重机、往复式设备，

建议功率放大 1-2档，增加制动单元与制动电阻，防止停机回馈电压炸机。

二、功率选型实用对照表（避坑核心）

电机铭牌功率 = 基准值，不要按泵 / 风机铭牌功率直接选，

以电机为准；

长期满负荷 24 小时不间断运行：功率往上放大一级；

电网电压偏低、

电缆超过 100 米长距离布线：提高一档功率，增加输出电抗器；

一拖多（一台变频器带多台电机）：

按所有电机总额定电流之和选配，必须单独配电机保护断路器；

错误做法：重载设备用小一档普通变频器，短期能用，1-3 个月就报 OC 过流、模块烧毁，

维修成本很高。

三、变频控制柜内部配置分级，按需选择

1）简易经济型（本地启停）

元器件：进线断路器 + 变频器 + 启停按钮

适合：简单风机、普通水泵，只需要就地手动调速，

无自动控制，预算低。

短板：没有仪表、没有闭环控制，不能远程通讯。

2）标准实用款（恒压供水 / 除尘）

断路器、变频器、交流旁路接触器、电流表、电压表、电位器、

指示灯、端子排；可接入压力 / 液位传感器做 PID 恒压控制。

适合：供水、暖通、污水处理，

现场需要观察电流电压，自动稳压。

3）自动化高端款（工厂上位机联动）

在标准版基础上增加：

PLC、触摸屏、485 / 以太网通讯模块、模拟量采集、多泵轮换逻辑、故障记录、旁路工频切换。

适合：化工、热力、智能制造车间，需要接入 DCS 系统远程监控。

4）安全升级配件（工况差建议选配）

输入电抗器：电网波动大、

附近有大功率焊机

输出电抗器：电机电缆过长（＞100 米）

制动单元 + 电阻：快速停机、

惯性大的负载

防雷浪涌保护：户外泵房

四、使用环境决定柜体材质与散热方案

室内普通环境：

冷轧钢板标准控制柜，轴流风扇散热；

粉尘大（粉尘车间、石料厂）：防尘密闭柜，工业空调散热，

防止灰尘堆积损坏变频器；

户外露天使用：IP54 防雨防尘柜，防晒防水；

高温环境（锅炉房、热处理车间）：柜体加装工业空调，不要只靠风扇；

潮湿腐蚀性环境：选用不锈钢柜体，喷涂防腐涂层。

五、采购避坑关键点

比价不要只看整套柜子价格，确认变频器品牌、元器件品牌是否和报价一致；

确认是否带工频旁路，变频器故障时可以切工频不停机生产（供水系统刚需）；

大功率机型优先选择

市面保有量大的主流品牌，后期配件好找，维修成本更低；

合同注明过载能力、质保年限，交付提供

原理图；

预留检修空间，大功率变频柜后期除尘、更换风扇、维修模块都需要操作空间。

六、总结一句话选型口诀

风机水泵按电机配，输送搅拌功率抬；

短时轻载选简配，恒压自控选全套；

长线加电抗，重载配制动；

粉尘高温做好散热，预留维保少返工。
